一、產品概述

1、符合強制性國家標準規范和應用場合

GB 29364-2012《防火門監控器》

GB 50116-2013《火災自動報警系統設計規范》

GB 50016-2013《建筑設計防火規范》

GB 50045-2014《高層民用建筑設計防火規范》

可廣泛應用于工廠、學校、醫院、商場、住宅、地下室、劇院、賓館、酒店、體育場館等各種場合

2、產品特點

DH-A-FM/BG防火門監控器是一款集顯示、通訊、報警、聯動于一體的防火門監控器，本設備適用于≤128節點監控；監控系統人機界面友好，操作簡單，設備可通過MODBUS二總線通信與公司的DH-A系列的防火門現場控制裝置進行數據通信，可對疏散通道上各種防火門的開啟、關閉及故障狀態等動態信息進行24小時實時監控、記錄。防火門監控系統對防火門處于非正常打開的狀態或非正常關閉的狀態給出報警提示，可現場實現手動關閉和復位防火門，也可在消防控制室的防火門監控器上對常開防火門進行遠程控制關閉，使常開防火門恢復到常閉狀態。

防火門監控系統保持防火門常開，便于人員通行，利于通風、采光等，防火門監控系統接收到火災自動報警系統的火災報警信號時，自動控制斷電關閉常開防火門，徹底杜絕火災發生時供電中斷或電壓不足導致無法關門的隱患，達到隔離火源和防止串煙的功能，防止火災蔓延擴大。防火門的開啟、關閉及故障狀態信息在消防控制室的防火門監控器上統一顯示并集中監控管理，確保各類防火門運行正常，在火災發生時能夠處于有效的正常狀態，防止煙氣擴散以及阻止火災的進一步蔓延，從而達到保護人員安全疏散、減少火災損失的目的。

3、系統的組成

防火門監控系統由DH-A-FM/BG防火門監控器、DH-A-GK區域分機、DH-A-FM 防火門現場控制裝置、DH-A-FM/R 防火門現場控制裝置、DH-A-FM/C防火門門磁開關、DH-A-FM/S防火門電磁釋放器、DH-A-FM/B防火門電動閉門器及系統總線等設備組成。

二、技術參數

輸入參數	輸入電源	AC220V/50Hz
	輸入功率	150W
輸出參數	輸出電壓	DC24V
	輸出電流	6A
	通信方式	二總線通信
	電源線+通訊線	NH-BV-2×2.5 mm2（電源線） ；ZR-RVS 2×2.0 mm2（通訊線）
	通信距離+供電距離	通訊距離≤1200米；供電距離≤500米，超過500米可通過區域分機延長
	監控容量	總容量為128臺單機（可擴展）
	控制輸出	2路控制輸出，輸出為連續無源常開觸點
其他技術參數	備用電源	主電源低電壓或停電時，維持監控設備工作時間≥8h
	顯示方式	5英寸液晶顯示，全中文顯示，高亮LCD顯示
	時間顯示	年、月、日、時、分、秒
	報警方式	聲、光報警，顯示報警地址和故障類型
	環境參數	溫度：-20℃～+60℃；相對濕度≤90％；海拔高度＜2000M
	防護等級	IP30
	外形尺寸	420×320×145mm （長×寬×高）
	安裝場所與方式	安裝在消防控制室，壁掛式安裝

三、功能介紹

1、防火門開、閉和故障狀態顯示功能

監控器通過單機檢測電動閉門器、釋放器、門磁開關等裝置的反饋信號，判斷防火門的打開、關閉狀態，結合防火門的定義屬性判斷防火門故障狀態。

2、防火門開、閉狀態控制功能

監控器通過單機向電動閉門器、釋放器等裝置發出控制指令，使對應的防火門關閉。

3、聯動控制功能

監控器能與火災報警控制器聯網，在接收到火災報警控制器的火警信號后，根據預先設定的邏輯關系，通過防火門現場控制裝置向電動閉門器、釋放器等裝置發出控制指令，使對應的防火門關閉。

4、控制輸出功能

監控器具有2組控制輸出觸點，可自定義為火警輸出或故障輸出，也可手動控制輸出。

5、電源管理功能

監控器自身帶有備電，可實現主、備電源無間隙自動切換、備電充電、備電保護功能。

6、故障報警

? 監控器主電源斷電；

? 監控器主機與區域監控分機或電磁釋放器、門磁開關連接線斷路、短路；

? 監控器與其備用電源連接線斷路、短路或故障。

當監控器出現以上故障時，能發出與監控報警信號有明顯區別的聲光故障報警信號，故障報警聲信號能手動消除，當再次有報警信號輸入時，能再次啟動。
7、系統自檢

自檢是對監控設備中所有的功能部件（包括工作狀態指示燈，液晶顯示，音響器件等）進行功能檢查。設備在自檢過程中，不影響非自檢部位的正常工作。

8、記錄查詢功能

監控器能夠記錄與其連接的防火門的狀態信息，包括地址、開、閉和故障狀態、時間，記錄容量1000000條。

9、權限控制功能

為了確保監控設備的安全運行，監控設備操作權限分為二級，不同級別的操作員具有不同的操作權限。分為初級（可直接操作）與高級（必須輸入密碼才可操作）。

10、打印功能

設備自帶微型打印機，當有報警或者故障時，打印機可以通過 “打印”按鍵，把報警與故障的信息打印出來。

四、系統介紹

1、操作面板

操作面板是由液晶顯示區域、4個指示燈、9個按鍵、打印機和喇叭組成。

2、指示燈的介紹

? 主電（綠色）：監控器的市電供電正常運行時，主電指示燈點亮。

? 備電（綠色）：監控器的蓄電池供電正常時，備電指示燈點亮。

? 開門（綠色）：檢測到所連接的任一防火門處于開啟狀態時此燈點亮，未檢測到有防火門處于開啟狀態時此燈熄滅。

? 關門（綠色）：檢測到所連接的任一防火門處于關閉狀態時此燈點亮，未檢測到有防火門處于關閉狀態時此燈熄滅。

? 啟動（紅色）：發出啟動命令后此燈常亮，當發出啟動命令后在10秒內未收到要求的反饋信號此燈閃亮，復位后此燈熄滅。

? 故障（黃色）：監控器處于故障狀態時，故障指示燈點亮。

? 反饋（紅色）：接收到外接設備的反饋信息時此燈點亮，反饋全部恢復或復位后此燈熄滅。

3、按鍵功能的介紹

? 自檢按鍵：對監控器的功能部件進行功能檢查。

? 查詢按鍵：查詢報警信息、故障信息和控制裝置信息。

? 設置按鍵：設置監控器與控制裝置的功能參數。

? 復位按鍵：復位監控器和遠程復位防火門控制裝置。

? 消音按鍵：消除報警聲信號與故障聲信號，但不影響下次觸發報警。

? ：設置參數時按下此鍵進行移位，選定的位下方有橫杠標識。

? ：設置參數時，按下此鍵改變選定位數字的數值(液晶屏數值從0到9循環)。

? 打印按鍵：可以打印報警與故障信息。

退 出 鍵：可返回到上一個操作界面。

五、基本操作

1、上電開機

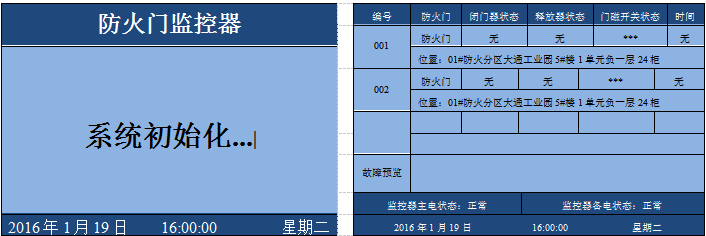

當監控器接通AC220V時，監控器會上電開機。打開防火門監控系統的軟件

2、自檢

按下“自檢”按鍵會出現如下圖所示，輸入正確的密碼后，按“消音”鍵進入自檢，自檢時會出現紅、綠、藍三種顏色，所有的指示燈依次點亮后，依次熄滅，喇叭鳴叫。

防 火 門 監 控 器

請輸入操作員密碼： 0000 確定請按‘消音’鍵，退出請按‘退出’鍵！

2016年01月19日 15：30：30 星期二

3、監控報警

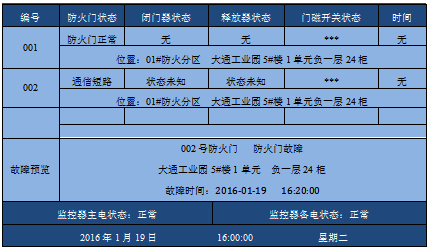

當監控系統出現故障報警時，會發出報警提示，報警時的界面如下：

1 在監控設備的報警界面上顯示防火門報警時的部位、類型與時間；

2 報警聲可以按“消音”鍵消除，當再有新的報警信號輸入時，能再次啟動；

3 當發生故障的防火門恢復正常后，監控系統能自動恢復到正常運行轉態。

4、消音

故障報警的聲音信號可以手動消除，當再有新的故障信號輸入時，聲音信號將再次啟動。操作方法如下：按下面板上的消音按鍵，消音指示燈點亮，報警聲信號消除。

5、復位

可對系統中的全部單機設備執行一次復位，使處于報警狀態的單機設備恢復正常。

操作方法如下：按下“復位”按鍵，輸入密碼，按“消音”鍵確定，對監控器以及所帶的單設備進行復位。

6、打印

當監控器發生故障報警時，在其發生報警的界面上按下“打印”按鍵，即可將正在發生的報警信息打印出來，方便查看與維修。

六、查詢功能介紹

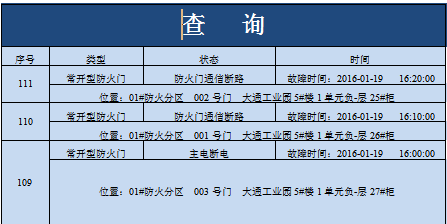

按下“查詢”按鍵進入查詢界面，如下圖，在此界面可以通過 查詢其它時間段的報警記錄，退出按“退出”鍵。

七、功能參數設置

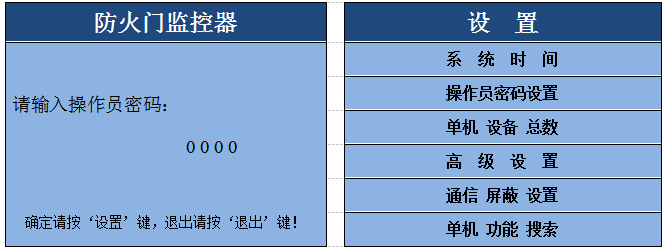

設置功能包括：系統時間設置、操作員密碼設置、單機設備總數、高級設置、通信屏蔽設置、單機功能搜索。

1、系統時間設置

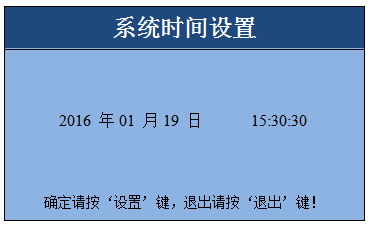

在設置界面選中“系統時間”，按下“設置”鍵進入系統時間設置界面，如下圖：配合 和 鍵來設置防火門監控器的日期與時間，按“設置”鍵保存，并回到主顯示界面。

2、操作員密碼設置

在設置界面選中“操作員密碼設置”，按下“設置”鍵進入密碼設置界面，如下圖：配合 和 鍵，重新設置防火門監控器的密碼，按“設置”鍵保存新密碼。

操作員密碼設置

請輸入新密碼： 0 0 0 0 確定請按‘設置’鍵，退出請按‘退出’鍵！

3、單機設備總數設置

在設置界面選中“單機設備總數設置”，按下“設置”鍵進入單機設備總數設置界面，如下圖，配合 和 鍵，輸入監控系統所帶的單機設備總數，按“設置”鍵保存設置。

單機設備總數設置

請輸入單機設備總數： 0 0 2 確定請按‘設置’鍵，退出請按‘退出’鍵！

4、高級設置

在設置界面選中“高級設置”，按下“設置”鍵，輸入管理員密碼進入高級設置界面，如下圖。高級設備包括防火門動作方式、防火門動作控制、防火分區動作控制、管理員密碼設置。

高 級 設 置		高 級 設 置
請輸入管理員密碼： 0 0 0 0 確定請按‘設置’鍵，退出請按‘退出’鍵！ 確定請按“設置”鍵，退出請按“退出”鍵！		防火門動作方式
		防火門動作控制
		防火分區動作控制
		管理員密碼設置

（1）、防火門動作方式

在高級設置界面選中“防火門動作方式”在此設置防火門的動作方式，如下圖。

防火門動作方式

◎ 自  動 ◎ 手  動 確定請按‘設置’鍵，退出請按‘退出’鍵！

（2）、防火門動作控制

在高級設置界面選中“防火門動作控制”在此設置防火門的動作控制，如下圖。

防火門動作控制

請輸入防火門編號： 001 確定請按‘設置’鍵，退出請按‘退出’鍵！

（3）、防火分區動作控制

在高級設置界面選中“防火分區動作控制”在此設置防火分區的動作控制，如下圖。

防火分區動作控制

請輸入防火分區編號： 001 確定請按‘設置’鍵，退出請按‘退出’鍵！

（4）、管理員密碼設置

在高級設置界面選中“管理員密碼設置”，在此界面可以改變管理員的密碼。

管理員密碼設置

請輸入新密碼： 0 0 0 0 確定請按‘設置’鍵，退出請按‘退出’鍵！

5、通信屏蔽設置

在設置界面選中“通信屏蔽設置”，按下“設置”鍵進入通信屏蔽設置設定界面如下圖，配合 和 鍵，輸入單機設備編號，按“設置”鍵通信屏蔽成功，直接返回主界面，設置完以后按“退出”鍵，退出設置界面。

通信屏蔽設置		通信屏蔽設置
請輸入單機設備編號： 0  0  2 確定請按‘設置’鍵，退出請按‘退出’鍵！		請輸入單機設備編號： 0  0  2 通信屏蔽！ 確定請按‘設置’鍵，退出請按‘退出’鍵！

通信釋放 ：重復上述操作即可見已經屏蔽的單機設備的通信釋放。

6、單機功能搜索

在設置界面選中“單機功能搜索”，按下“設置”鍵進入單機功能搜索界面，界面如下圖，單機設備搜索完以后，直接返回到主界面上

防火門監控器		防火門監控器
正在搜索單機設備，請稍后…		搜索結束 設定單機設備總數：002臺 搜索到的單機設備總數：002臺
2016年01月19日 15：30：30 星期二		2016年01月19日 15：30：30 星期二

八、安裝與調試

注意：在開機調試前，仔細檢查設備的連線是否正確，接線端子是否接觸良好，嚴禁出現短路現象，線路連接好后，務必將AC220V接線端用防護罩好，以防不慎觸電。

1、工程布線要求

? 防火門監控系統最多配接128臺單機設備。

? 監控系統與單機設備之間的通訊線應采用ZR-RVS 2*1.0的雙絞線，通訊線敷設距離最遠為1200m，當系統應用在強干擾場所時，通訊線應采用屏蔽雙絞線，屏蔽雙絞線的屏蔽層應良好接地。

2、外觀檢查和開機實驗

? 開箱檢查：開箱前，應首先對現場設備進行檢查。

? 工程配置檢查

檢查監控器裝箱單的內容是否與該工程配置相符。打開包裝后，根據裝箱單的內容對箱內的貨物逐一檢查，對必要的物品核對無誤后，再對監控器的外觀進行必要的檢查。

? 開機檢查

將監控器從包裝箱內取出，進行基本外觀檢查，查看柜內的緊固件是否有松動現象，各接插件的連接是否可靠。開機檢驗項目：將2～3臺單機設備接入監控系統，進行故障報警、消音、自檢、復位等試驗，檢驗合格后方可安裝接線。

3、調試

在監控器安裝之前，首先對監控器進行總體調試，待設備整體運行穩定并滿足要求時方可對監控器進行現場安裝。

當所有的導線接線完成后，經仔細檢查無誤后，便可進行開機調試，調試可參考一下步驟：

（1）、上電開機后，可先對防火門監控器的指示燈、液晶顯示，揚聲器做一遍自檢，確定指示燈、液晶顯示屏和揚聲器工作正常。

（2）、進入菜單欄設置總線個數與搜索單機設備。

（3）、若接有圖形顯示裝置，將圖形顯示裝置連接在監控器的圖形顯示裝置的端子上，進行圖形顯示的測試。

（4）、全部調試完畢便可安裝使用。

注意：調試結束后，用戶數據會保存在防火門監控器的數據庫里，關機后不丟失，開機后可直接使用。

九、設備維護

1、應該定期（建議每周一次）對主機進行自檢，并確認自檢正常，以保證防火門監控器處于正常工作狀態。

2、報警發生時，應先根據主機顯示的報警信息判斷報警與故障的類型，時間與地理位置，在根據報警與故障信息對單機設備與用電電路進行處理，處理完以后，復位防火門監控器，使監控器恢復到正常工作狀態。

3、每次報警處理后，應對發生報警的時間、類型及處理方式等進行記錄，以便日后查詢（也可通過防火門監控器的報警記錄查詢）。

4、未經本公司同意，任何人員不得拆開防火門監控器進行維修。

5、防火門監控器屬于精密儀器儀表，應避免沖擊、碰撞、嚴禁雨水淋濕。

6、更換打印紙：

A、打開面板上打印機上的按鍵，將已經用完的打印紙的卷軸取出。

B、將新的卷紙放到打印機放卷紙的地方，并將打印紙穿過打印機的打印口，然后合上打印機即可。

十、常見故障排查

防火門監控器出現故障時，值班人員應觀察其故障提示，并做好記錄，然后重新開啟電源，觀察故障是否消失，并做好記錄，如果故障未消失，請參照一下，常見故障及處理方法分析處理。

故障現象及處理方法：

故障	故障原因	處理方法
無法開機	1、電源沒有正常接入或者電源未開 2、保險管損壞 3、設備損壞	1、檢查電源 2、更換保險管 3、聯系維修
不能注冊總線設備	1、線路未正確連接 2、單機設備未設地址或者地址重復 3、設備損壞	1、正確連接線路 2、重新設地址后搜索 3、聯系維修
通訊故障	1、線路短路或斷路 2、連接線松動 3、設備損壞	1、檢查線路 2、檢查各連接處 3、聯系維修
打印機不能打印	1、打印機缺紙 2、端口設置不正確	1、更換打印紙 2、正確設置打印機端口

若出現其他現場不能解決的問題，請聯系我公司技術支持。
